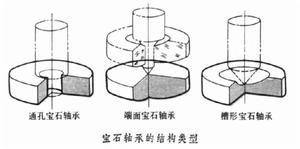

用寶石等硬質材料制成的滑動軸承。寶石軸承主要用于儀器儀表中。儀器儀表軸承承受載荷很小，但要求旋轉精度高、靈敏度好、使用壽命長。寶石具有摩擦系數小、硬度高、耐腐蝕、熱膨脹系數小、抗壓強度高等性能，能滿足儀器儀表軸承的使用要求。制作寶石軸承的材料有剛玉、瑪瑙、微晶玻璃等。剛玉是氧化鋁的晶體，有天然的和人造的。天然剛玉雜質較多，質地不勻，故人造剛玉應用最廣?，旇且环N天然礦物，但常含有雜質，需要去除混有雜質條紋的部分，材料利用率較低。微晶玻璃是一種玻璃態的結晶材料。用微晶玻璃制造軸承工藝簡單、成本低，有廣泛應用的前途。但它承載能力較低，制造時不易保證精確的尺寸，因此不適合制造精度要求高的軸承。寶石軸承在結構形式上主要分為通孔寶石軸承、端面寶石軸承和槽形寶石軸承3種(見圖)。



寶石軸承
