tilting-pad bearing

　　滑動軸承中的一種液體動壓軸承,由若干獨立的、能繞支點擺動的瓦塊組成。按承受載荷的方向，可分為可傾瓦塊徑向軸承和可傾瓦塊推力軸承。

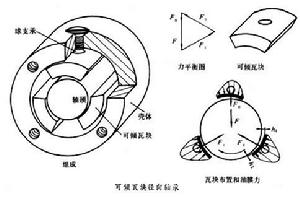

　　圖為可傾瓦塊徑向軸承。軸承工作時，借助潤滑油膜的流體動壓力作用在瓦面和軸頸表面間形成承載油楔，它使兩表面完全脫離接觸。油楔進口和出口處的油膜厚度h₁和h₂之比稱為間隙比，是影響瓦塊承載能力的主要參數。與最大承載能力相應的間隙比稱為最優間隙比,其值隨瓦寬(瓦塊的軸向尺寸)B和瓦長L之比而定,大約在2～3之間變化。瓦塊支點的位置應偏于油楔的出口,其值由間隙比確定。當間隙比為2.2時，支點距瓦塊的進油邊約為 0.58L。隨著軸承工作狀況的變化，瓦面傾斜度和油膜厚度都會發生變化，但間隙比不變，始終保持設計狀態。這是可傾瓦塊軸承優于其他成型面多油楔軸承之處。

　　可傾瓦塊徑向軸承的承載能力是各瓦塊承載能力的向量和。因此，它比單油楔液體動壓徑向軸承的承載能力低，但回轉精度高，穩定性能好，廣泛用于高速輕載的機械中，如汽輪機和磨床等。瓦塊數目一般為3～6。瓦塊的布置方式有載荷正對相鄰?fù)邏K支點之間和載荷正對某一瓦塊支點兩種。若載荷相同，后者軸的偏心率較?。蝗舫惺茌d荷最大的瓦面最小油膜厚度相同，前者承載能力高、功耗小、溫升低。
　　可傾瓦塊推力軸承的承載能力是各瓦塊承載能力之和。瓦塊數目最少為3塊。對于瓦塊數目較多的大型推力軸承，各瓦塊間載荷的均衡十分重要（見推力滑動軸承）。
